Especificaciones del artículo
  • Se puede personalizar: no
  • Nombre de la marca: BINYEAE
Descripción del producto

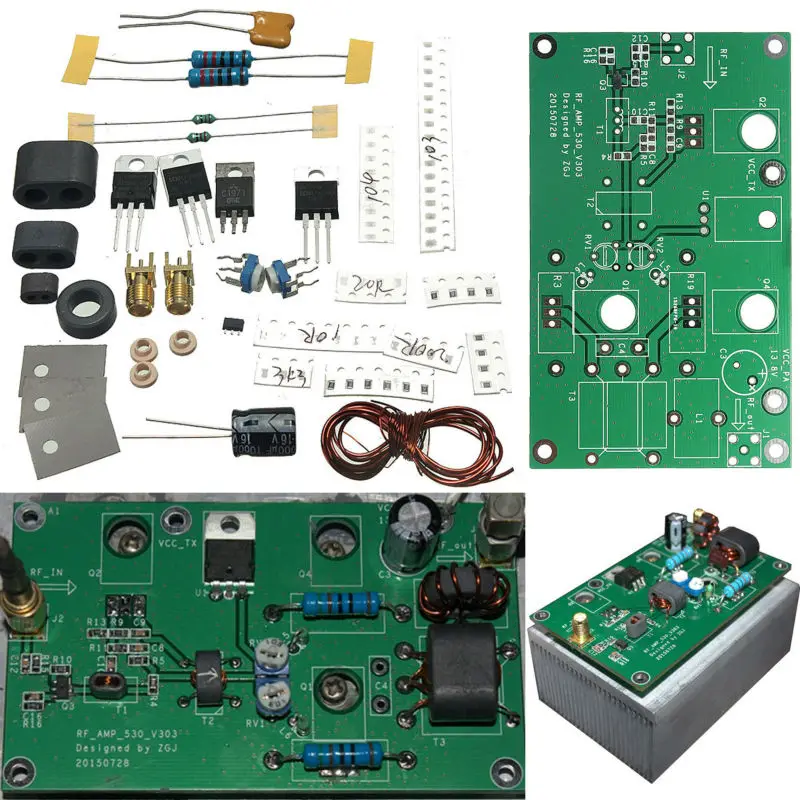

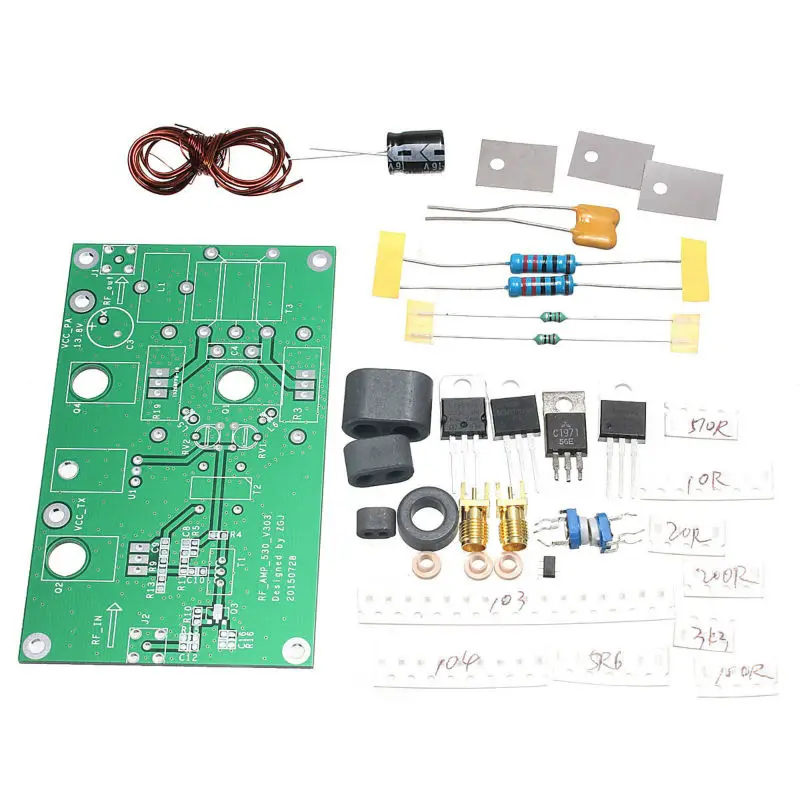

DIY 45 W SSB Amplificador de Potencia Lineal HF Aficionado Transceptor de Radio de Onda Corta de Radio Kit de Placa de Desarrollo

nota:


2sc1971 ha sido durante mucho tiempo la producción Parada, así que esta versión utiliza desmontar partes, tenga en cuenta que antes de comprarlo.


Manual: en contacto con nosotros si usted necesita.

descripción:

para ssb, AM amplificador de potencia lineal, CW, FM amplificador de potencia, y el más básico de amplificación de la señal de expansión
ganancia total de más de $ number db, que es 10,000 veces, la entrada de 1 mW, salida de 10 W
entrada de energía 1-5 mW

voltaje de funcionamiento y corriente: 12-15 V, 6-8A.

potencia de salida 45 W (max)(estos datos es la primera prueba de los datos, los nuevos datos a continuación)
Impedancia de salida: 50 Ohmios, según la necesidad de ajuste entre 10-200 Euros
tamaño del paquete: 60x100mm
interfaces de entrada y salida: estándar sma interfaces, orificio rosca exterior

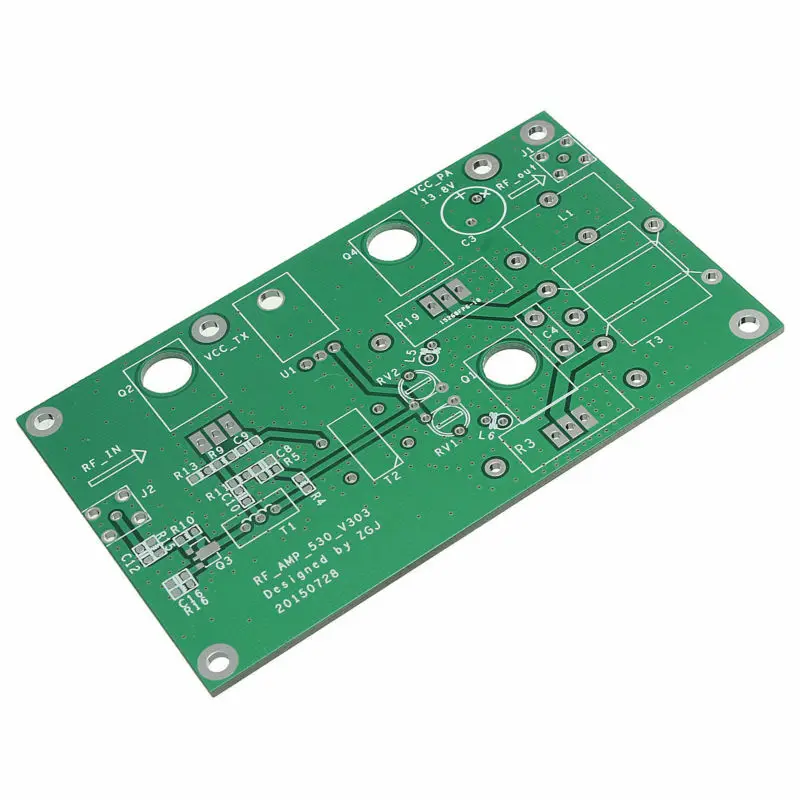

ajustando el V303 versión del tiempo, el poner a 28 MHz de alta ganancia de potencia de salida de 25 W, básicamente exprimido fuera del tubo IRF530 potencial.

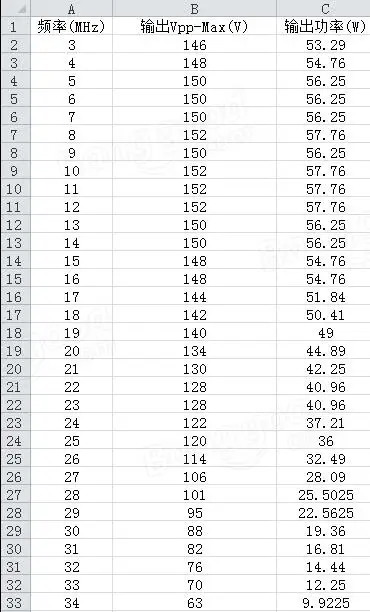

probé personalmente los siguientes datos, esta tabla de datos es un gigante del disipador de calor puede soportar 200 W medida por encima de, y no tienen suficiente capacidad de enfriamiento de amigos, por favor, no limitan la labor, tan inseguro
en 3-5 MHz, debido a la baja frecuencia, baja inductancia, lo que resulta en una ganancia de una cierta pérdida de potencia de salida un poco inferior a 7 MHz

3.500 MHz 54 W

7.050 MHz 56 W
10.000 MHz 57 W
14.270 MHz 55 W
21.400 MHz 41 W
24.000 MHz 37 W
28.100 MHz 25 W
29.600 MHz 20 W
QQ20161025114618fe395870-0763-e001-7b03-e97964d49e31b67ccd81-0569-ed4c-1096-b418fac4375b4777e18d-492d-cc00-f741-8215bedf5a8c54ed6121-59d2-1ec6-42d8-a08c2602ee0a2fde1b19-1bc2-6c15-00a3-45dcc223c93f1e3910f2-7b4b-8e1a-f421-56185cf50a3d4a5be6af-d434-76f0-949d-be7b68c6651745ca2bef-78b7-8874-14c5-b3451f276fe3
Detalles del paquete
  • Tipo de unidad: unidad
  • Peso del paquete: 0.1kg (0.22lb.)
  • Dimensiones del paquete: 20cm x 10cm x 10cm (7.87in x 3.94in x 3.94in)
